Trong lĩnh vực lắp đặt và sửa chữa cửa cuốn, việc tính toán kích thước ray cửa cuốn là một bước quan trọng để đảm bảo hệ thống cửa hoạt động trơn tru, an toàn và thẩm mỹ. Ray cửa cuốn không chỉ đóng vai trò dẫn hướng cho nan cửa khi đóng mở mà còn ảnh hưởng đến độ bền và tính phong thủy của công trình. Với bài viết này, Sửa Cửa Cuốn Nhanh 24h sẽ cung cấp hướng dẫn chi tiết, chuyên sâu và cập nhật nhất về cách tính kích thước ray cửa cuốn năm 2025, giúp gia chủ và các nhà thầu tối ưu hóa quy trình thi công.
Tại sao cần tính kích thước ray cửa cuốn chính xác?
Ray cửa cuốn là bộ phận phụ kiện dạng thanh chữ U, được lắp đặt ở hai bên cửa, đảm bảo nan cửa di chuyển đúng hành trình. Một kích thước ray không phù hợp có thể dẫn đến các vấn đề sau:
- Vận hành không ổn định: Cửa bị lệch, kẹt hoặc phát ra tiếng ồn lớn khi hoạt động.
- Giảm độ bền: Ray không đủ chịu lực có thể bị cong vênh, hư hỏng sớm.
- Ảnh hưởng thẩm mỹ: Ray nổi hoặc không đồng bộ làm mất đi vẻ đẹp của công trình.
- Phong thủy: Kích thước không phù hợp có thể ảnh hưởng đến luồng sinh khí vào nhà.
Vì vậy, việc nắm vững cách tính kích thước ray cửa cuốn là yếu tố then chốt để đảm bảo chất lượng công trình.
Các loại ray cửa cuốn phổ biến trên thị trường 2025
Trước khi đi vào cách tính kích thước, hãy cùng điểm qua các loại ray cửa cuốn phổ biến hiện nay, đặc biệt là các sản phẩm từ những thương hiệu uy tín như Austdoor, Mitadoor và Titadoor:
Ray nhôm đơn U76:
- Chất liệu: Nhôm nguyên khối với ron nhựa giảm chấn.
- Ứng dụng: Phù hợp với cửa cuốn khe thoáng kinh tế.
- Kích thước tiêu chuẩn: Chiều rộng miệng 40mm, chiều sâu 76mm.
Ray nhôm hộp U85/U85iNS:
- Chất liệu: Nhôm hai lớp, tăng độ cứng cáp.
- Ứng dụng: Dùng cho cửa khe thoáng truyền thống hoặc cửa nan lớn.
- Kích thước tiêu chuẩn: Chiều rộng miệng 40mm, chiều sâu 85mm.

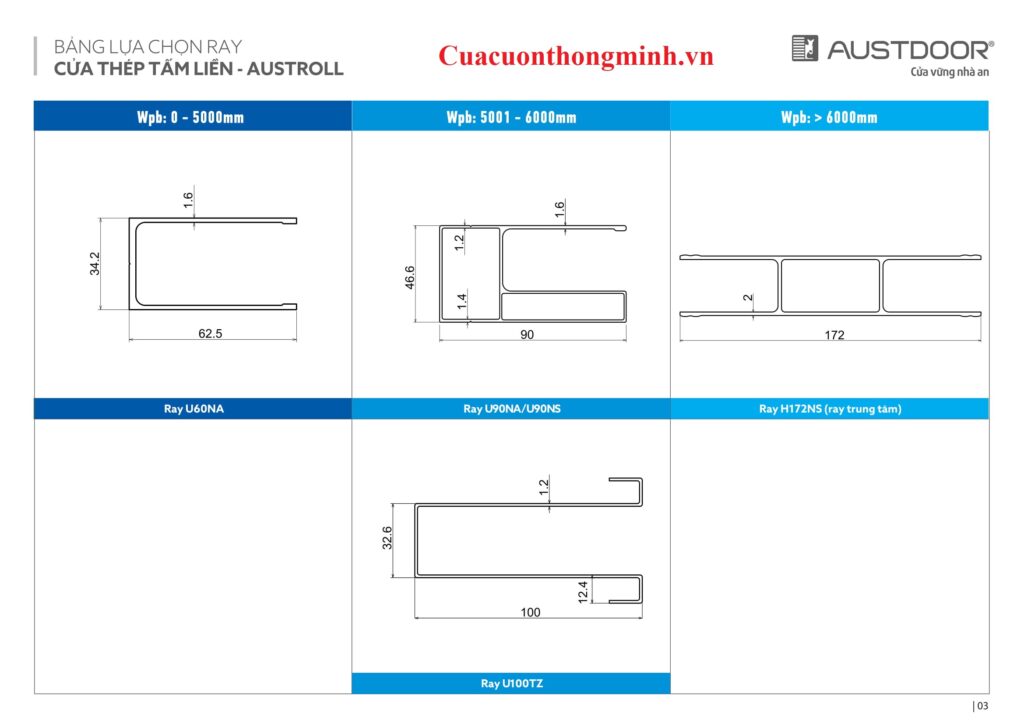

Ray U60/U90:
- Chất liệu: Nhôm cao cấp, chống oxi hóa.
- Ứng dụng: Phù hợp với cửa cuốn tấm liền hoặc cửa siêu trường.
- Kích thước tiêu chuẩn: Chiều rộng 40mm, chiều sâu 60-90mm.
Ray thép mạ kẽm (U50/U60):
- Chất liệu: Thép mạ không gỉ, ron cao su.
- Ứng dụng: Dùng cho cửa cuốn Đài Loan hoặc cửa tấm liền công nghệ Úc.
- Kích thước tiêu chuẩn: Chiều rộng miệng 40mm, chiều sâu 50-60mm.

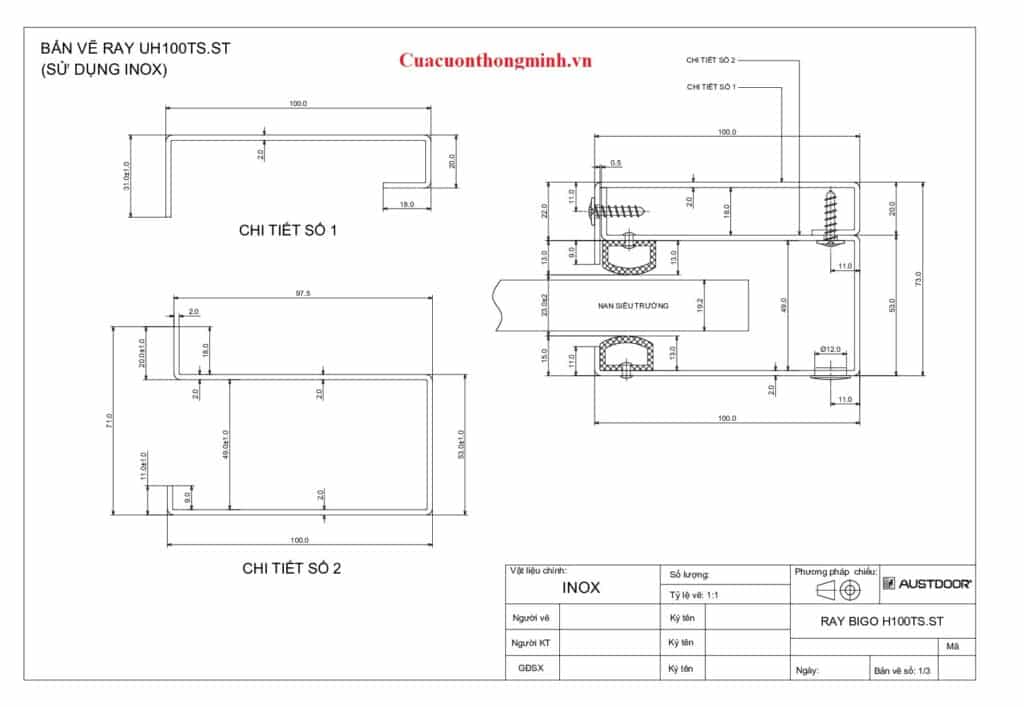

Ray chuyên biệt Austdoor (H100TS.ST, U87NS):
- Chất liệu: Nhôm hợp kim cao cấp, thiết kế riêng cho cửa siêu trường hoặc nan lớn.
- Kích thước tiêu chuẩn: Chiều rộng miệng 40mm, chiều sâu 87-100mm.
Mỗi loại ray có đặc điểm và ứng dụng riêng, vì vậy việc lựa chọn ray cần dựa trên loại cửa, kích thước công trình và yêu cầu kỹ thuật.
Công thức tính kích thước ray cửa cuốn chuẩn xác
Để tính kích thước ray cửa cuốn, bạn cần xác định các thông số cơ bản của cửa, bao gồm:
- Chiều rộng thông thủy (Rtt): Khoảng cách giữa hai lòng khuôn cửa.
- Chiều cao thông thủy (Ctt): Khoảng cách từ mặt đất đến đỉnh lòng khuôn cửa.
- Chiều rộng phủ bì (Rpb): Kích thước tổng thể bao gồm cả ray và khuôn cửa.
- Chiều cao phủ bì (Cpb): Kích thước từ mặt đất đến đỉnh lô cuốn.
Dưới đây là các công thức tính kích thước ray cửa cuốn phổ biến:
Tính chiều rộng phủ bì (Rpb)
Công thức chung:
Rpb = Rtt + (Kích thước ray x 2)Trong đó:
- Kích thước ray: Tùy thuộc vào loại ray (U76, U85, U60, v.v.).
- x 2: Vì ray được lắp ở cả hai bên cửa.
Ví dụ:
- Với cửa khe thoáng sử dụng ray U85iNS (chiều sâu 85mm mỗi bên):
Rpb = Rtt + (85 x 2) = Rtt + 170mm - Nếu Rtt = 3200mm, thì:
Rpb = 3200 + 170 = 3370mm
Tính chiều cao phủ bì (Cpb)
Công thức:
Cpb = Ctt + Kích thước lô cuốn + (Chiều cao đà ngang nếu có)Trong đó:
- Kích thước lô cuốn: Thường dao động từ 450-700mm tùy loại cửa.
- Chiều cao đà ngang: Nếu lô cuốn đặt ngoài, cần cộng thêm 100-200mm.
Ví dụ:
- Với cửa khe thoáng, Ctt = 3000mm, lô cuốn 500mm, không có đà ngang:
Cpb = 3000 + 500 = 3500mm
Tính chiều cao ray cửa cuốn
Chiều cao ray được tính dựa trên chiều cao phủ bì:
Chiều cao ray = Cpb - 200mmLý do: Ray không bao phủ toàn bộ chiều cao phủ bì, thường ngắn hơn khoảng 200mm để đảm bảo thẩm mỹ và kỹ thuật.
Ví dụ:
- Nếu Cpb = 3500mm:
Chiều cao ray = 3500 - 200 = 3300mm
Tính kích thước ray cho các loại cửa cụ thể
Dưới đây là công thức cụ thể cho từng loại ray phổ biến:
| Loại ray | Công thức Rpb | Công thức Cpb |
|---|---|---|
| U76 | Rpb = Rtt + 152mm | Cpb = Ctt + 450/500/600mm |
| U85iNS | Rpb = Rtt + 170mm | Cpb = Ctt + 450/500/600mm |
| U60 | Rpb = Rtt + 120mm | Cpb = Ctt + 450/500/600mm |
| U90 | Rpb = Rtt + 180mm | Cpb = Ctt + 450/500/600mm |
| H100TS.ST | Rpb = Rtt + 200mm | Cpb = Ctt + 500/600/700mm |
Lưu ý khi tính kích thước ray cửa cuốn
Để đảm bảo tính chính xác và tối ưu, hãy lưu ý các điểm sau:
Sử dụng thước đo thống nhất: Luôn dùng cùng một loại thước (thước dây hoặc thước laser) để tránh sai số.
Đo nhiều lần: Đo ít nhất 3 lần ở các vị trí khác nhau để đảm bảo độ chính xác.
Xem xét phong thủy: Kích thước thông thủy nên rơi vào các cung tốt trên thước Lỗ Ban (ví dụ: 3010mm, 3210mm).
Lắp ray âm hay nổi: Ray âm vào tường tăng thẩm mỹ nhưng cần tính toán kích thước ô chờ trước khi xây.
Quy trình thi công và lắp đặt ray cửa cuốn
Khảo sát hiện trường:
- Đo đạc kích thước thông thủy và xác định loại cửa, loại ray phù hợp.
- Đánh giá vị trí lô cuốn (trong nhà hay ngoài trời) và yêu cầu thẩm mỹ.
Xây ô chờ:
- Ô chờ cần đủ rộng để lắp ray và lô cuốn, thường cộng thêm 450-700mm so với kích thước thông thủy.
- Nếu ray âm, cần chừa khe tường khoảng 40-50mm mỗi bên.
Lắp đặt ray:
- Đảm bảo ray thẳng, không cong vênh, sử dụng vít tự khoan hoặc bu-lông để cố định.
- Kiểm tra độ cân bằng bằng thước thủy.
Kiểm tra vận hành:
- Chạy thử cửa để đảm bảo nan cửa di chuyển mượt mà, không cọ xát vào ray.
- Điều chỉnh nếu phát hiện tiếng ồn hoặc lệch hướng.
Các câu hỏi thường gặp về kích thước ray cửa cuốn
Ray cửa cuốn U76 và U85 khác nhau như thế nào?
Ray U76 có chiều sâu 76mm, phù hợp với cửa khe thoáng kinh tế, trong khi ray U85 (chiều sâu 85mm) cứng cáp hơn, dùng cho cửa khe thoáng truyền thống hoặc nan lớn. U85 thường được ưu tiên vì độ bền và thẩm mỹ cao hơn.
Làm sao để biết kích thước ray phù hợp với cửa nhà tôi?
Bạn cần đo kích thước thông thủy (rộng và cao) của cửa, sau đó tham khảo bảng kích thước ray từ nhà sản xuất (như Austdoor, Mitadoor). Hãy liên hệ đơn vị thi công uy tín như Sửa Cửa Cuốn Nhanh 24h (Hotline: 038.500.2237) để được tư vấn chi tiết.
Có cần tính kích thước ray theo phong thủy không?
Có, kích thước thông thủy nên rơi vào các cung tốt trên thước Lỗ Ban (ví dụ: 3010mm, 3210mm) để đảm bảo tài lộc và may mắn. Ray cần được tính toán để phù hợp với kích thước này.
Ray cửa cuốn lắp âm hay nổi tốt hơn?
Ray âm mang lại thẩm mỹ cao hơn, phù hợp với nhà phố hiện đại, nhưng yêu cầu xây ô chờ chính xác. Ray nổi dễ lắp đặt hơn, phù hợp với công trình không thể chỉnh sửa tường.
Tại sao cửa cuốn kẹt dù đã tính kích thước ray đúng?
Nguyên nhân có thể do ray bị cong, lắp không thẳng, hoặc nan cửa bị hư hỏng. Hãy kiểm tra và liên hệ Sửa Cửa Cuốn Nhanh 24h để được khắc phục nhanh chóng.
Liên Hệ Sửa Cửa Cuốn Nhanh 24h Tính Toán Kích Thước Cửa Cuốn
Tính toán kích thước ray cửa cuốn không chỉ là một bước kỹ thuật mà còn là yếu tố quyết định chất lượng, thẩm mỹ và phong thủy của công trình. Với những hướng dẫn chi tiết trên, Sửa Cửa Cuốn Nhanh 24h hy vọng bạn sẽ tự tin hơn trong việc lựa chọn và lắp đặt ray cửa cuốn phù hợp. Nếu bạn cần hỗ trợ khảo sát, thi công hoặc sửa chữa cửa cuốn, đừng ngần ngại liên hệ với chúng tôi qua Hotline: 038.500.2237 hoặc truy cập website https://suacuacuonnhanh24h.com/. Chúng tôi cam kết mang đến dịch vụ chuyên nghiệp, nhanh chóng và đáng tin cậy!
